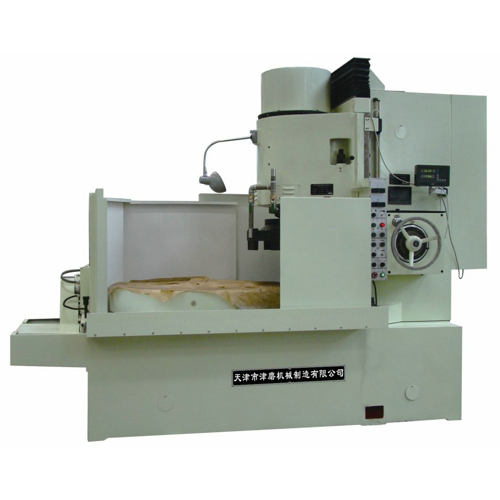

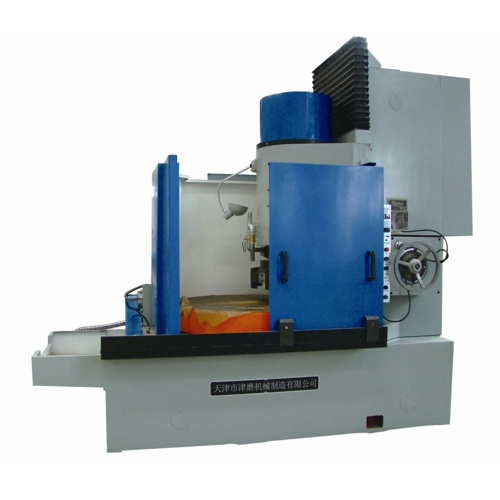

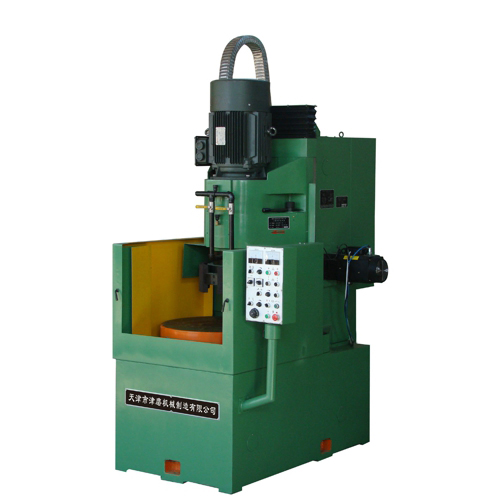

M74140k型立軸圓臺平面磨床
M74140k立軸圓臺平面磨床是采用圓形工作臺承載工件或工裝旋轉，砂輪端面磨削工件平面形式一種平面磨床。工作臺可采用電磁吸盤或花盤；立柱與床身采用三點調整機構聯結，便于將工件平面磨成中凹或中凸形狀；磨頭主軸采用裝入式大功率電機驅動，切削能力強；砂輪可采用筒形或多塊砂瓦圓周均布組合式結構。本機床適用于大批量盤類工件平面磨削加工。金屬行業如：軸承，盤類刀具，圓鋸片，汽車發動機連桿，離合器摩擦片，液壓件，泵閥門，磁性材料等；非金屬行業如：耐火材料，陶瓷，玻璃，石英，大理石，碳纖維等。
M74100K、M74125K、M74125KH主要規格參數(Main Specifications)
| 項目 | List | 單位(Unit) | M74140K |
| 工作臺直徑 | Diameter of Worktable | mm | Φ1400 |
| 磨削范圍（徑×高） | Grinding Range of Work Pieces(D×H) | mm | Φ1400×350 |
| 工作臺轉速（無級） | Rotational Speed of Working Table（Stepless） | rpm | 2～30 |
| 承載工件最大重量 | Max. Weight of loaded work piece | kg | 1500 |
| 磨頭中心與工作臺中心距離 | The distance between Grinding Head Center and Table Center | mm | 470 |
|
梯形砂磚尺寸 （短邊×長邊×厚×長） |
Dimensions of Trapezoid Carborundum Brick （A×B×C×L） |
mm | 85×100×35×150 |
| 磨頭主軸轉速 | Rotational Speed of Grinding Head Main Spindle | rpm | 750 |
| 磨頭垂直移動距離 | Vertical Shifting Distance of Grinding Head | mm | 380 |
| 磨頭機動進給速度 | Auto-Vertical Feed Speed of Grinding Head | mm／min | 0.005～1 |
| 磨頭快速升降速度 | Rapid Up-and-Down Speed of the Grinding Head | mm／min | 150 |
| 磨頭電機功率 | Power of the Grinding Head Motor | kw | 55 |
| 機床總重量 | Machine Weight | t | 13 |
|
機床外形尺寸 （長×寬×高） |
Overall Machine Dimensions （L×W×H） |
mm | 3510×1900×2450 |
| 加工表面與基面平行度 | Power of the Grinding Head Motor | mm | 0.015／1000 |
| 表面粗糙度 | Roughness of Work Piece Surface | μm | Ra≤1.25 |
